632-метровая Шанхайская башня совершенно неподвижна. По сути, это самый устойчивый небоскреб в мире — ни ветер, ни другие погодные явления не способны нарушить ее равновесие. Впрочем, это иллюзия: конечно, колебания присутствуют, просто благодаря сверхсовременной демпферной системе ни один человек не почувствует «волнение» здания.
Представьте себе, что вы держите в вертикальном положении трость длиной примерно в метр. Если вы пошевелите рукой, придется приложить усилие, чтобы снова вернуть ее в устойчивое положение. Но если к верхнему концу трости прикрепить небольшой груз на пружине, его инерция компенсирует часть кинетической энергии законцовки, и резкое движение (рывок) последней превратится в плавное колебание. Представили? А теперь увеличьте эту конструкцию в несколько сотен раз — и получите Шанхайскую башню — второй по высоте небоскреб в мире после «Бурдж-Халифа» в Дубаи.

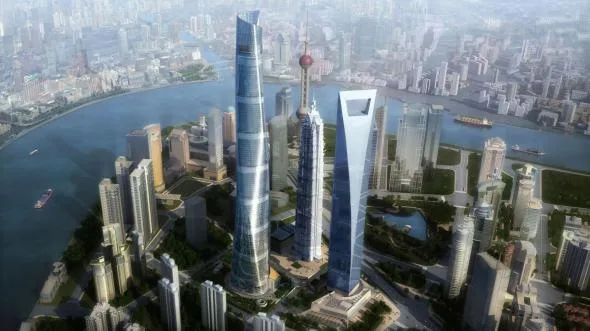

Шанхайская башня
«Бурдж-Халифа» в Дубаи
Система, задействованная при ее строительстве, называется демпфером и способствует уменьшению амплитуды колебаний от ветра, а также снижению скорости «верхушки» здания, набираемой при этих колебаниях. Аналогичные демпферы — подпружиненные грузы — использовались некогда в болидах «Формулы-1» для снижения вертикальных колебаний носовой части автомобиля.
Обычный демпфер, применяемый при строительстве, представляет собой «комплект» маятников — гибко сцепленных стальных пластин. Когда небоскреб отклоняется в одну сторону, инерция пластин работает в качестве противовеса, толкая здание в противоположном направлении. Но такого демпфера для Шанхайской башни оказалось недостаточно.
На последних этажах 632-метрового небоскреба колебания могут быть столь заметными, что вызовут у сотрудников или обитателей «воздушную болезнь», иначе говоря, людей будет укачивать! Не говоря уже о подсознательном страхе, связанном с обрушением здания. Поэтому инженеры применили оригинальную технологию. На верхних этажах они установили тщательно рассчитанную массу — самый тяжелый груз, какой когда-либо использовался в архитектурных демпферах — и связали ее с мощным электромагнитом, создав первый в истории строительства индукционный демпфер.
«Сердцем» устройства служит медная пластина площадью 100 м2, на нее установлено 125 мощных магнитов, и вся эта конструкция расположена под подвешенным демпфером классического типа. Когда здание сдвигается, 1000-тонный стальной груз движется над магнитами, вызывая появление электрического тока в пластине. Это, в свою очередь, создает сопротивляющееся движению демпфера магнитное поле, увеличивая демпфирующий эффект. При этом никакого активного контроля над системой не требуется, поскольку вся работа демпфера определяется правилом Ленца: «Индукционный ток всегда имеет такое направление, что он ослабляет действие причины, возбуждающей этот ток».
В результате получается как изящное инженерное решение, так и видимый результат. Архитекторы утверждают, что 99,99% посетителей последних этажей не почувствуют никаких колебаний даже летом, когда тайфуны в Шанхае особенно активны.
Спиралевидная форма здания позволяет снизить влияние ветра на 24% по отношению к аналогичному зданию в форме параллелепипеда.
Как и большинство небоскребов, возведенных после 11 сентября 2001 года, Шанхайская башня имеет массивную бетонную арматуру, пронизывающую здание по всей высоте.
Двухслойное остекление позволяет снизить нагрев внутренних помещений и упростить систему вентиляции.
Бетонный фундамент имеет толщину 3,3 м. Его заливка заняла 63 часа.
Как это сделано
Последние пять этажей Шанхайской башни занимает помещение, где установлен демпфер, гасящий колебания здания.
